~芝と植込みや砂利と植込みとの見切り、高さは自由~

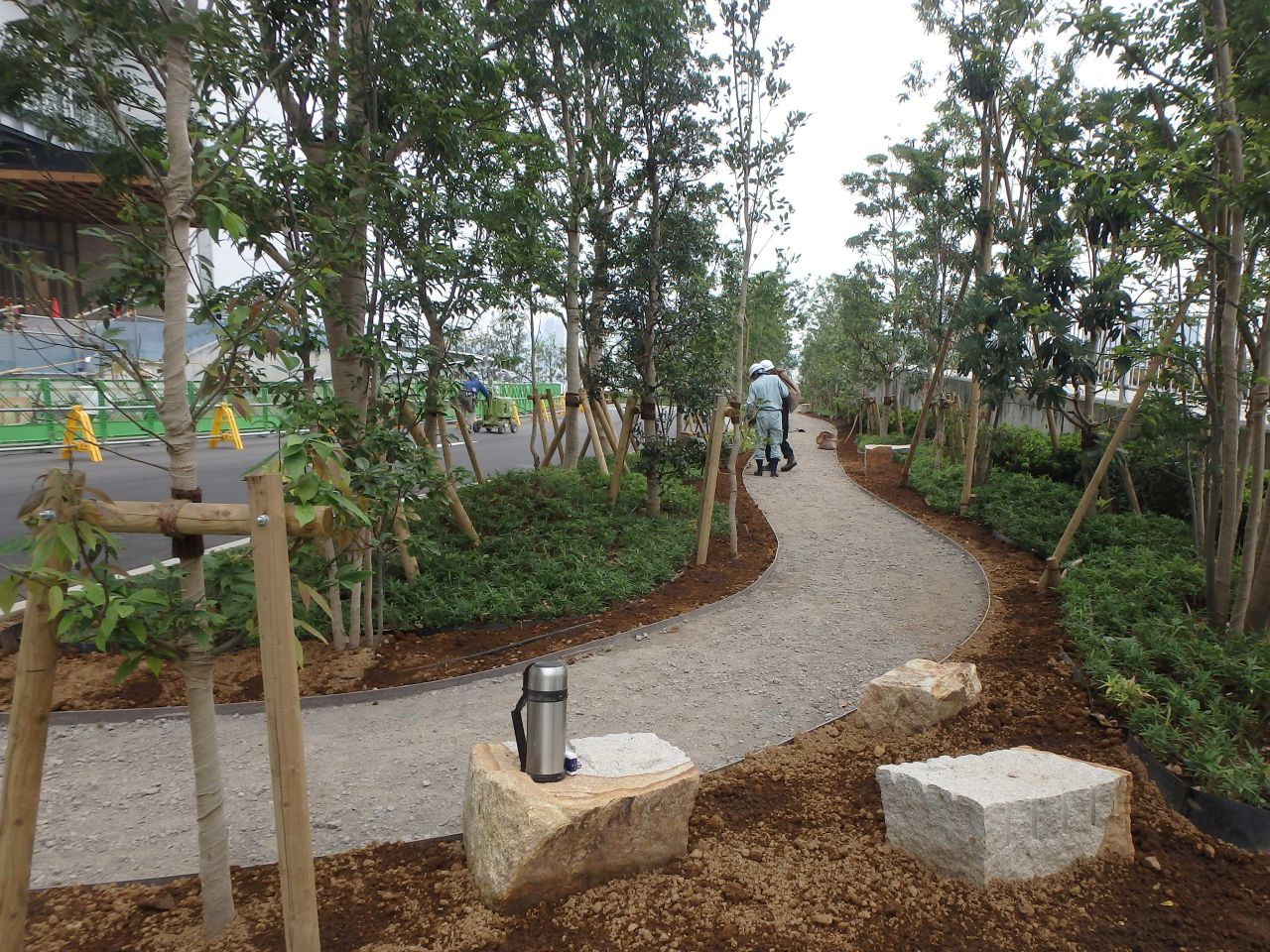

まさ土舗装
6mmエッジ 曲線使用

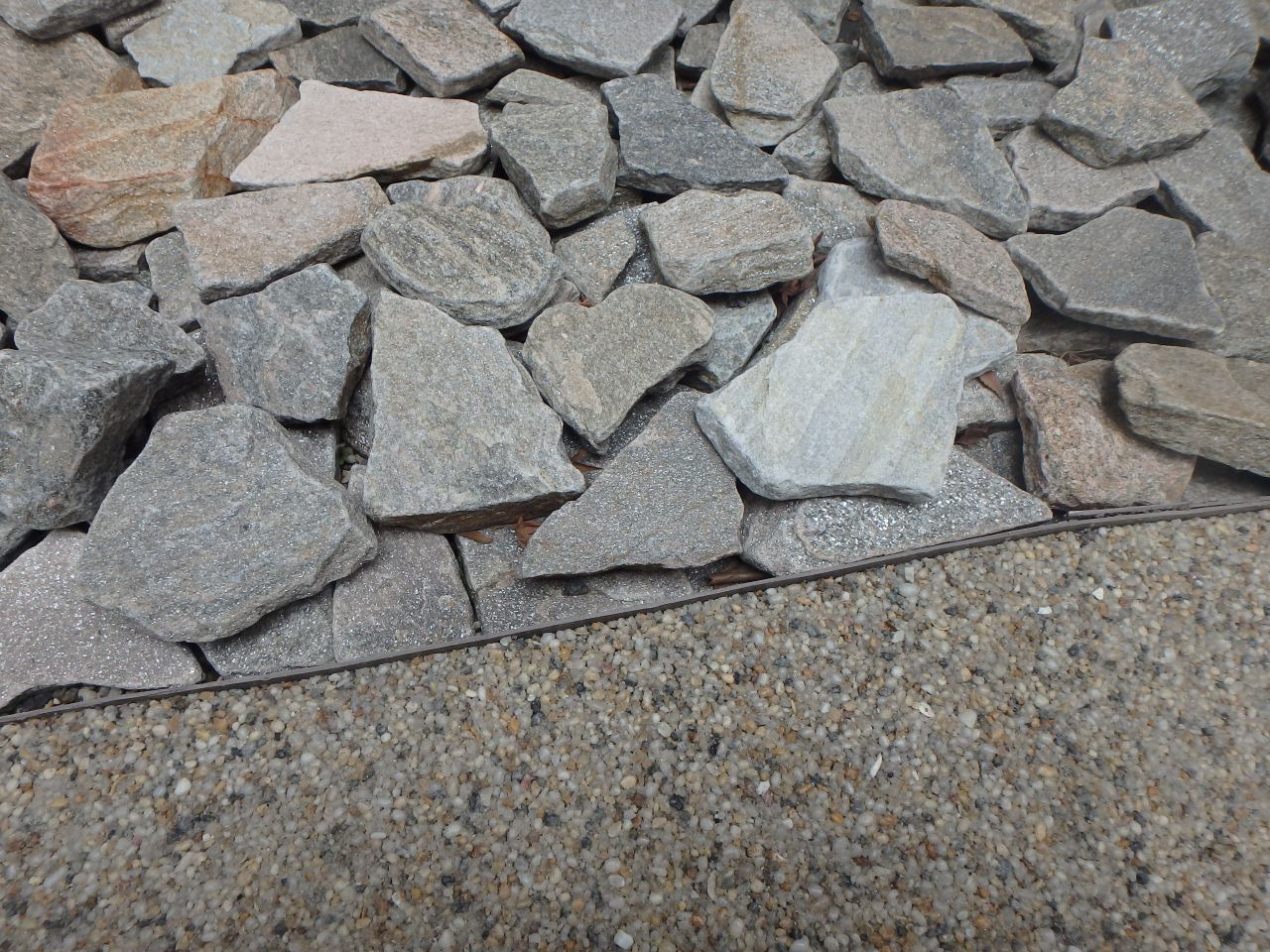

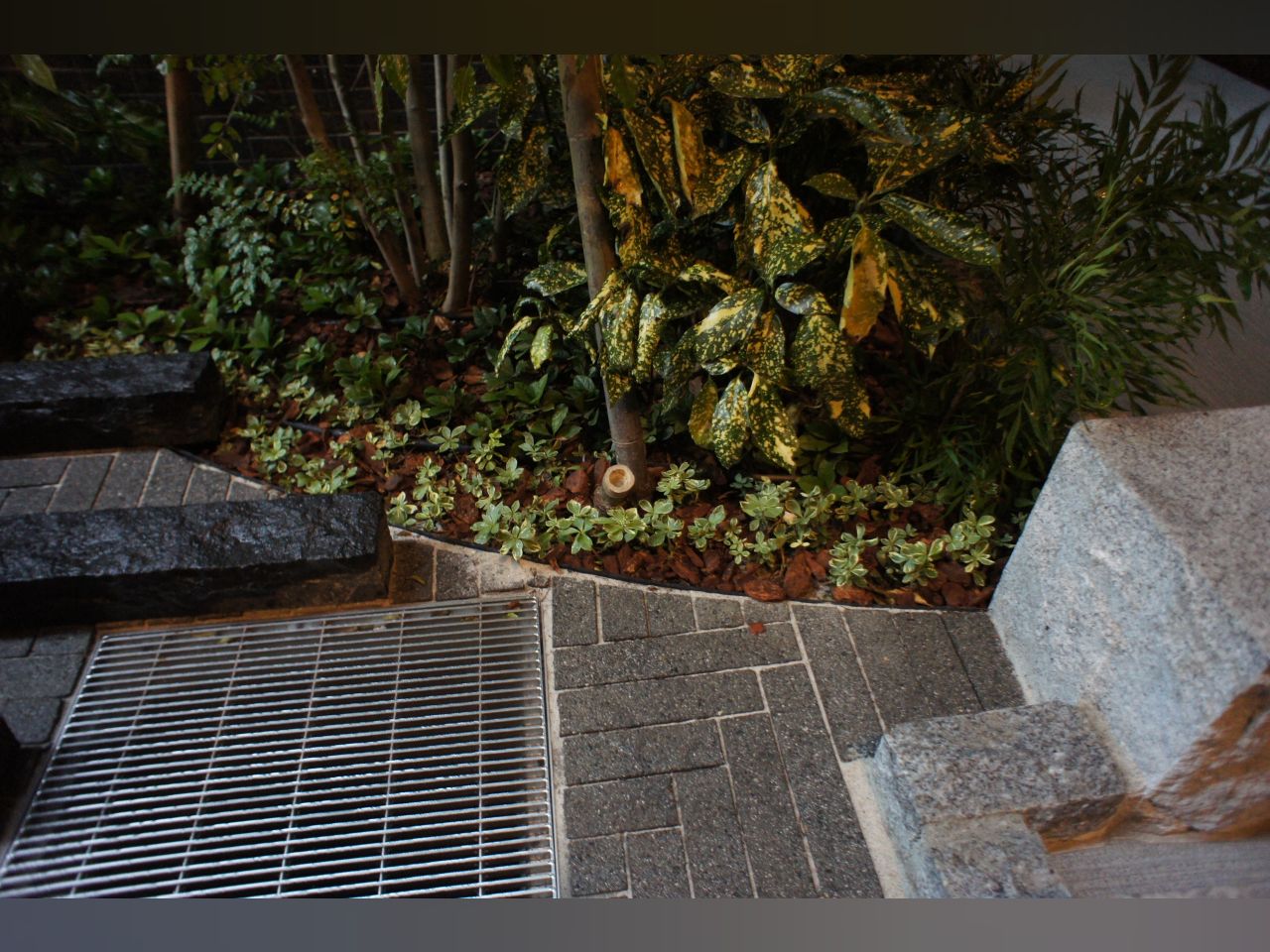

洗い出しの縁切り
4mmエッジ 曲線使用
インターロッキング
4mmエッジ 曲線使用

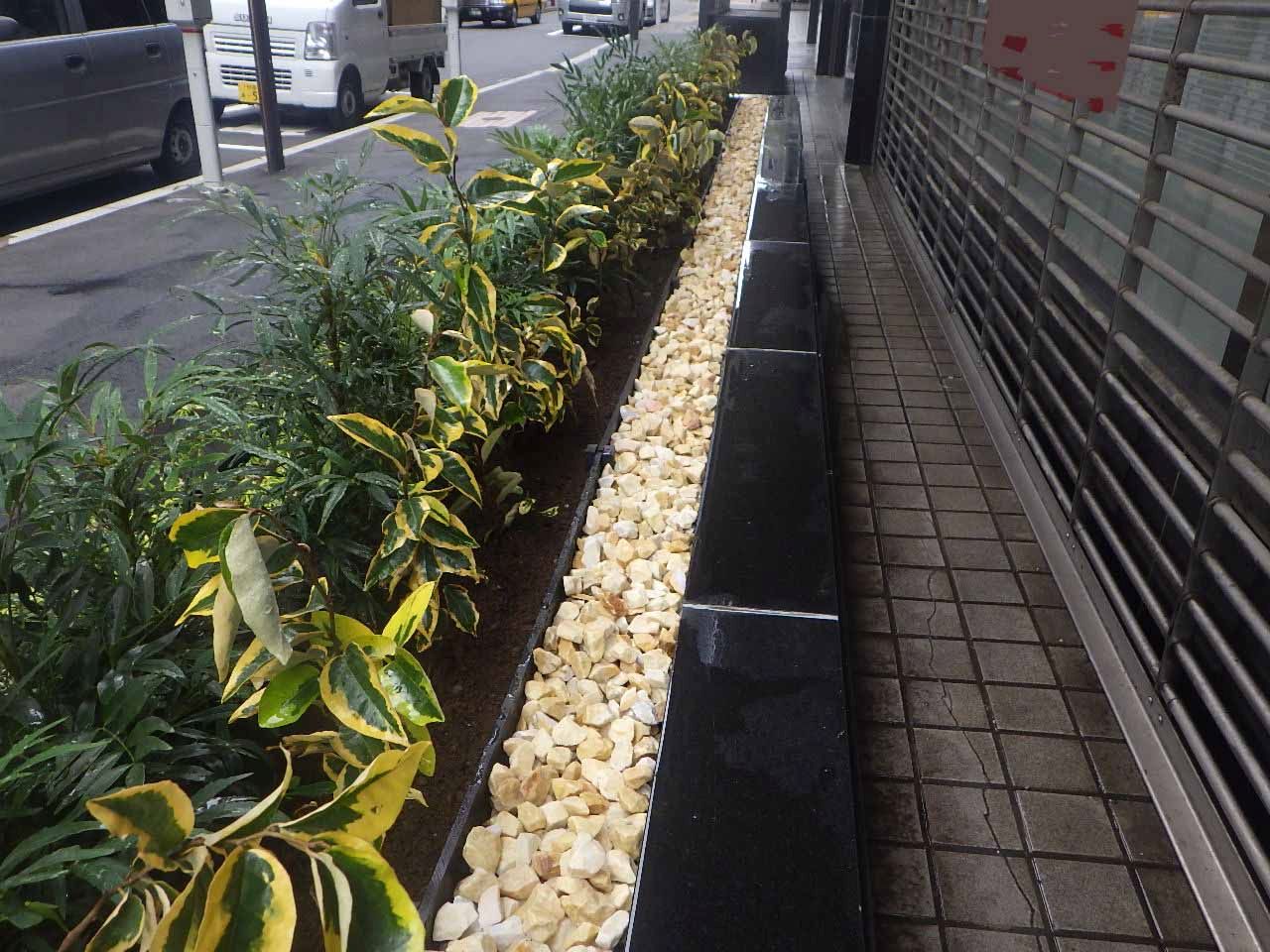

商業ビル
9mmt H150mm エッジ 直線使用

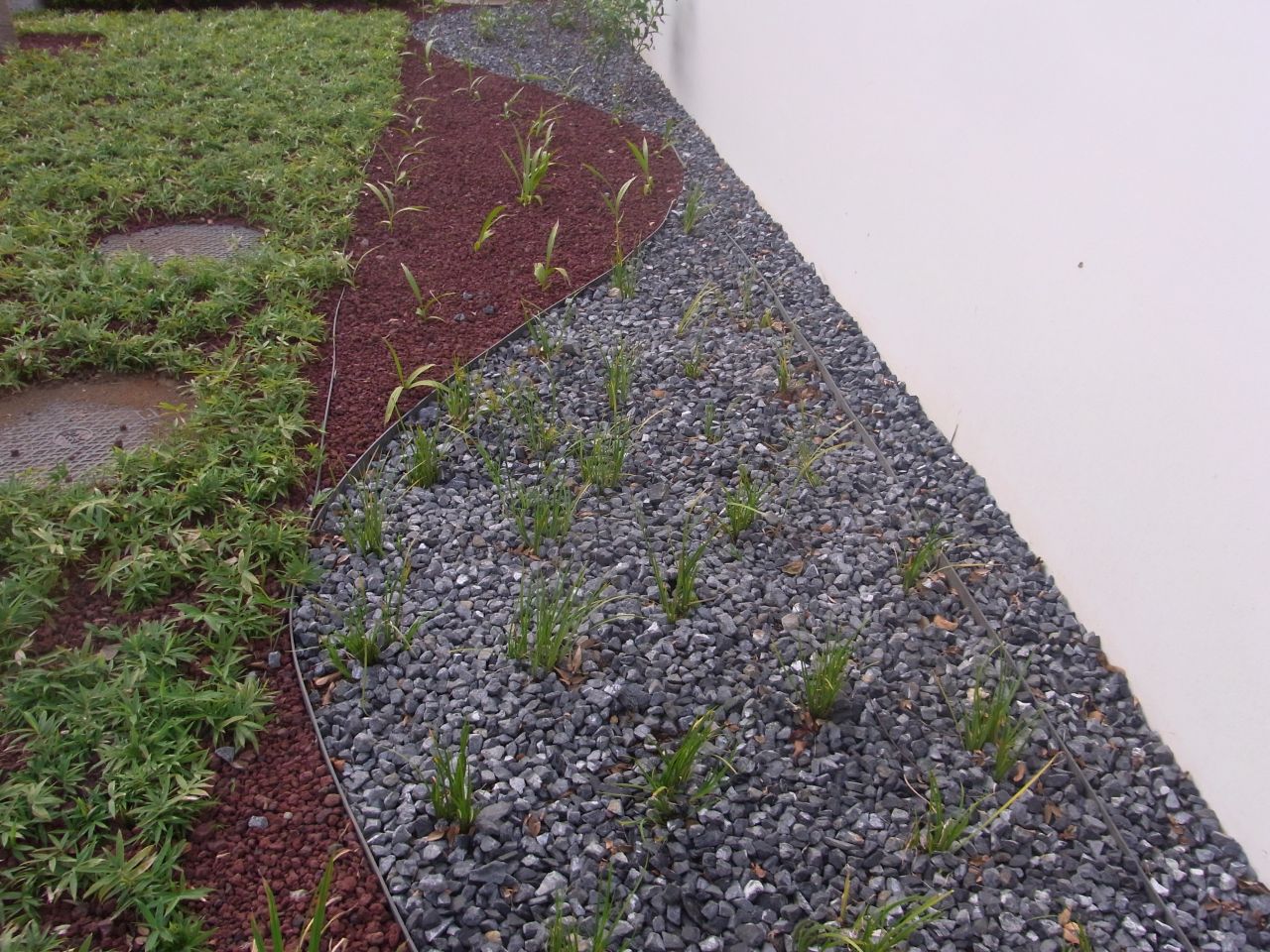

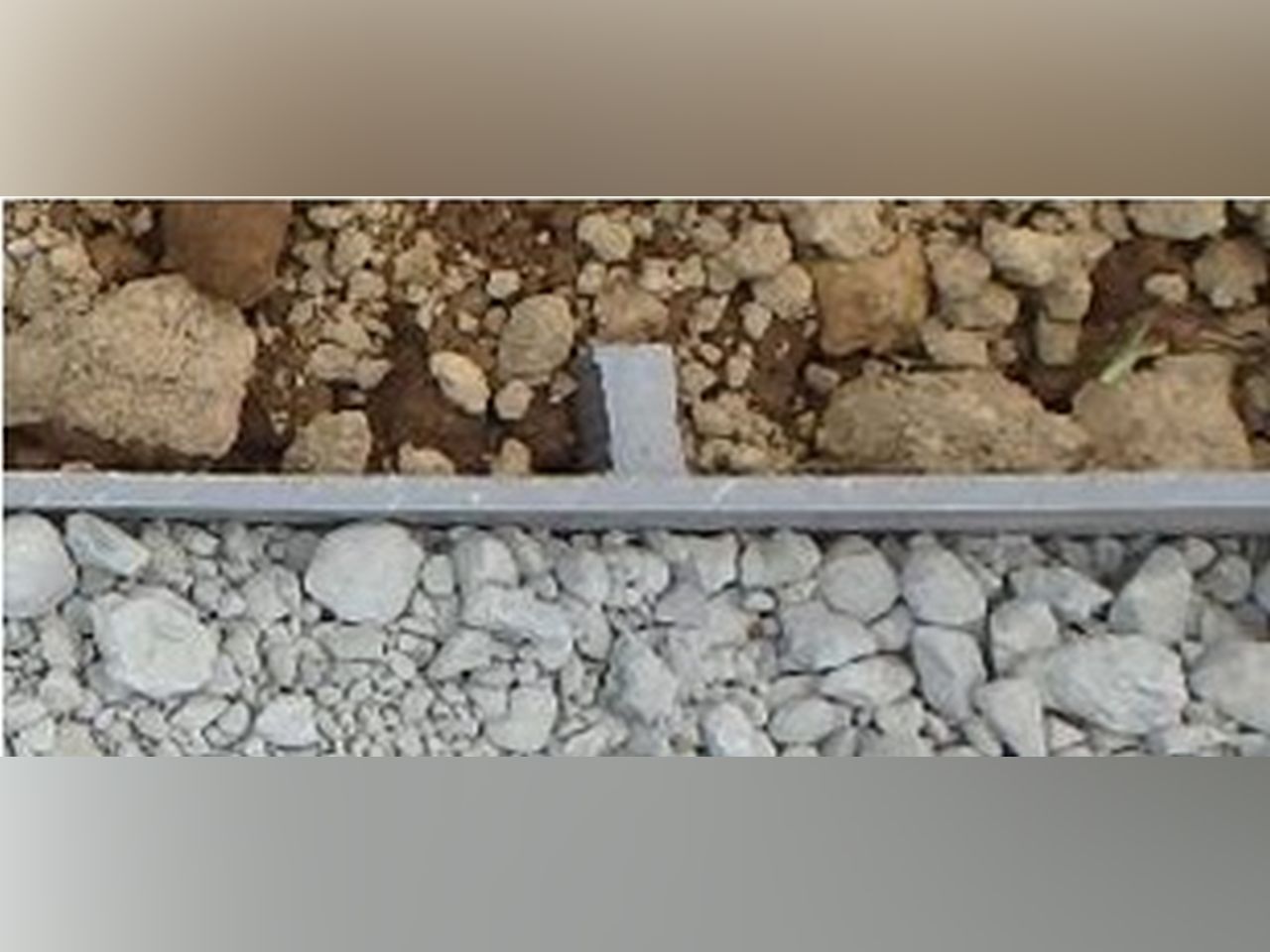

ジャリ見切り
2mmエッジ 曲線使用

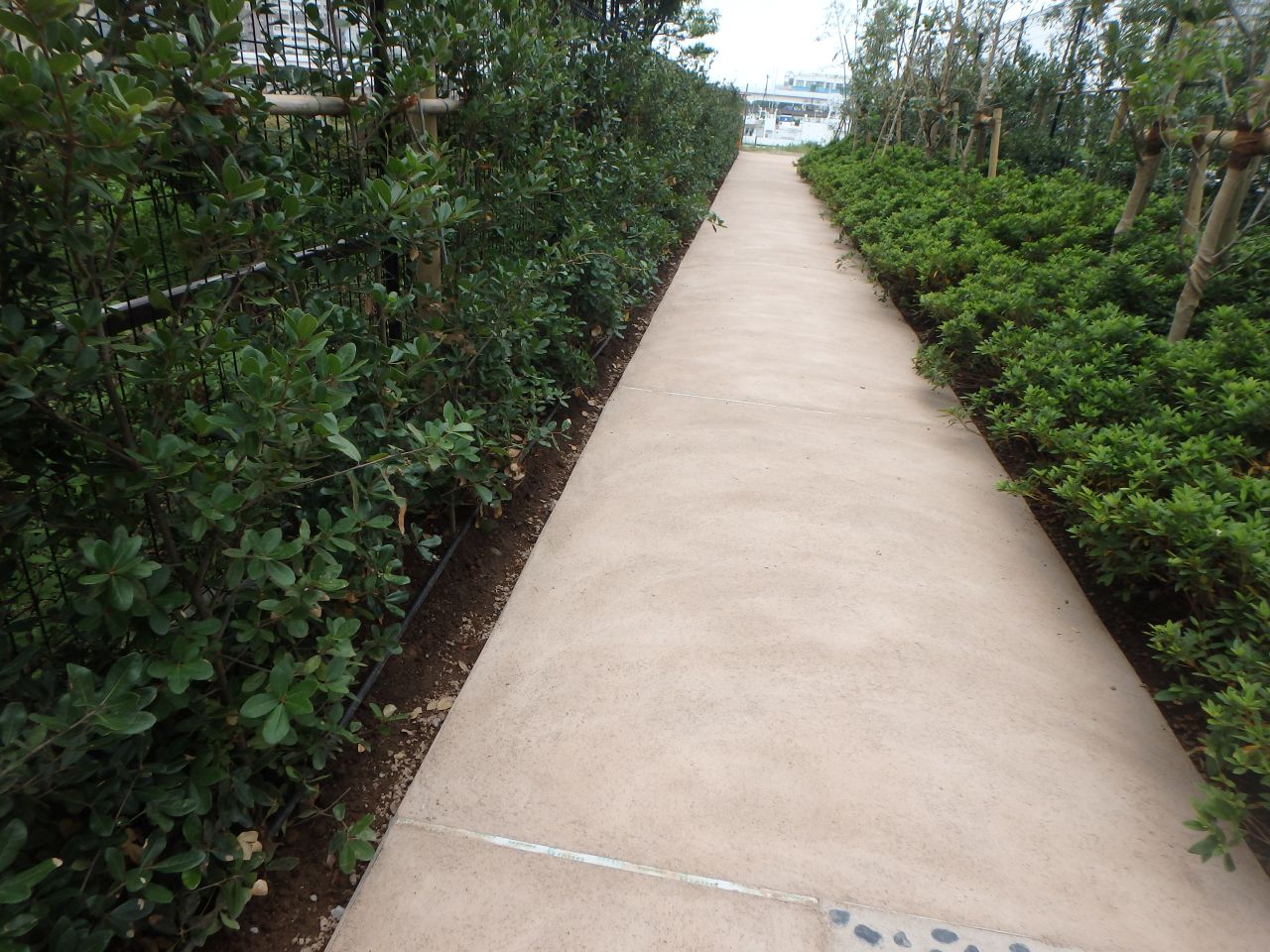

まさ土舗装
6mmエッジ 直線使用
■特徴
- 発砲廃プラシートなので軽くて腐らない しかも安い
- 廃プラが良質(車部材のプラ廃棄物主体)なため、屋外使用でも長持ち
- 平板状で上部に突起がなく、設置後目立たない
- 特注の高さでも受注生産可能(原寸900mm 巾から裁断)
- 1.8m平板状で出荷するため、曲がり癖がつかない
■用途
- ソフト舗装(砂利敷/芝・緑地、まさ土舗装/緑地)のエッジ
- インターロッキング境界

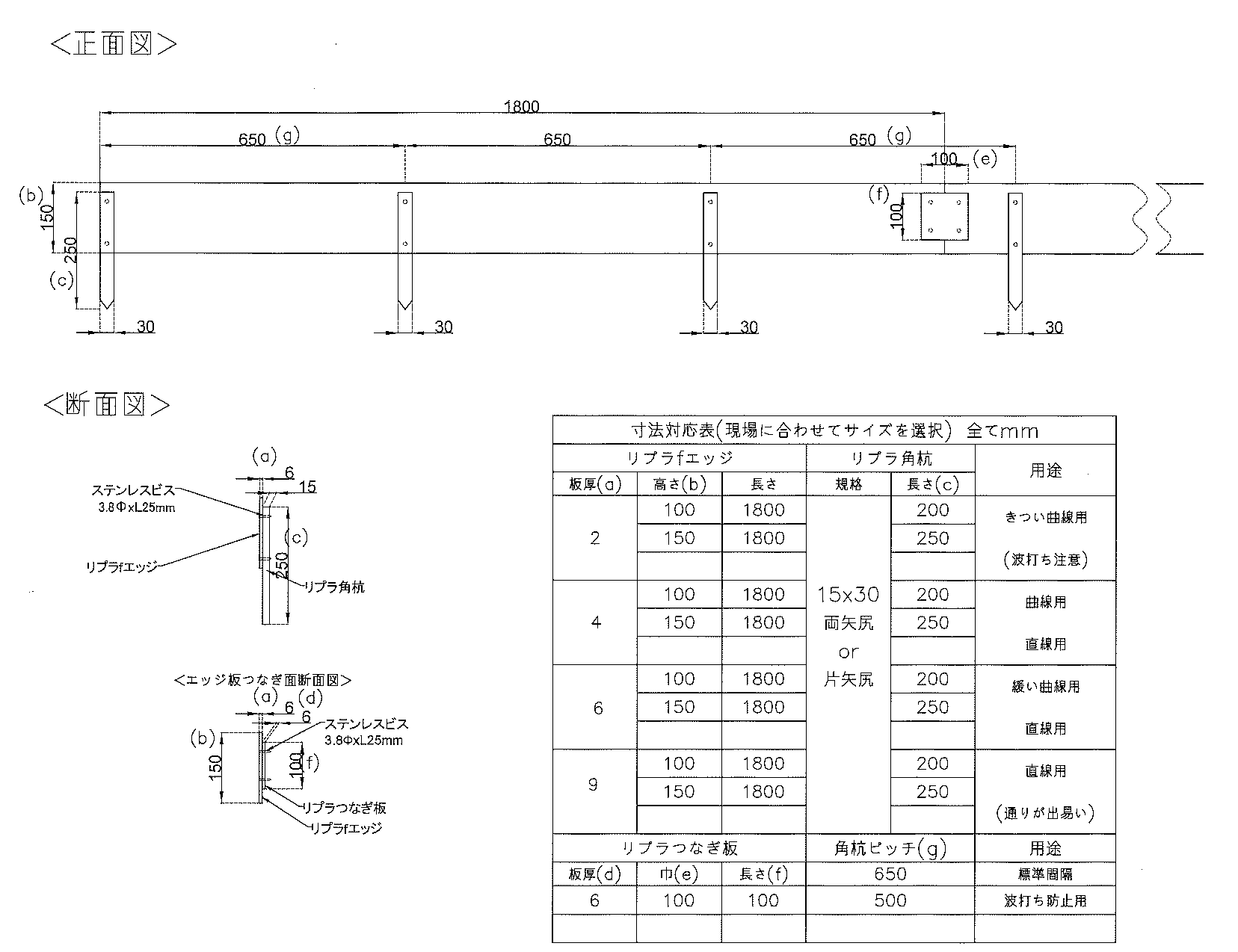

■CAD図
■製品
リプラfエッジ板
リプラ杭止め
6mm エッジ / 9mm エッジ

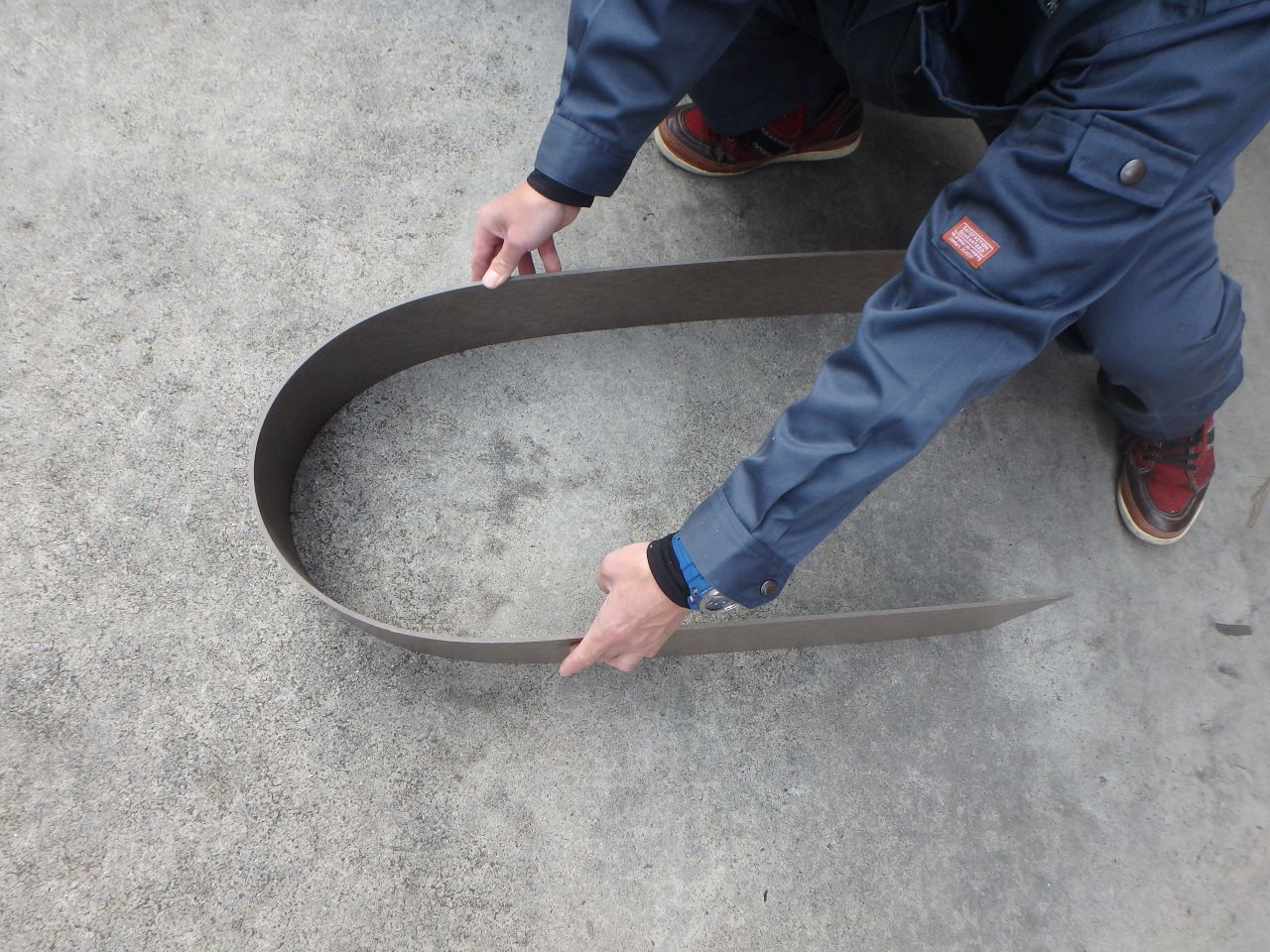

■各厚みの曲げ状態

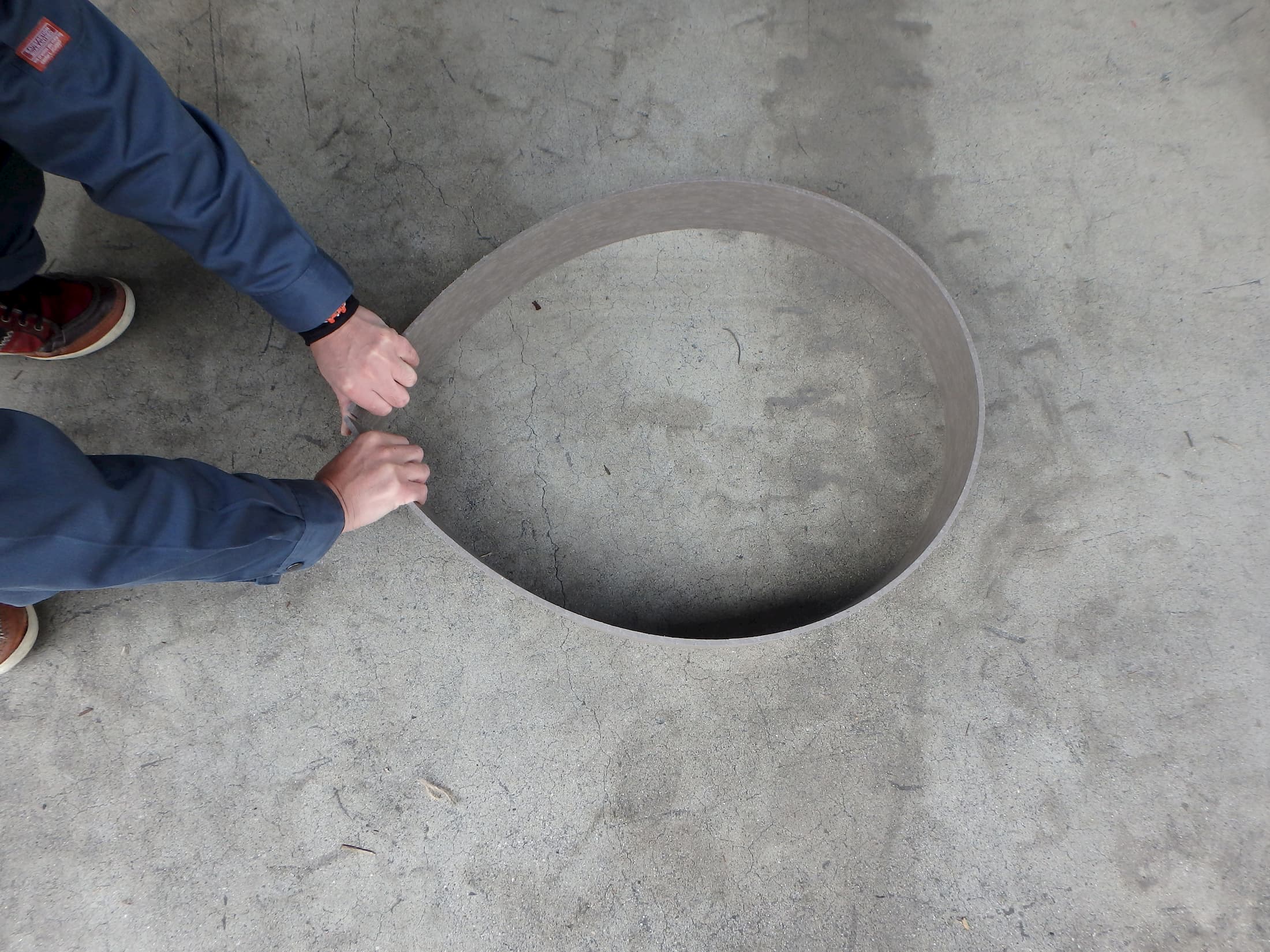

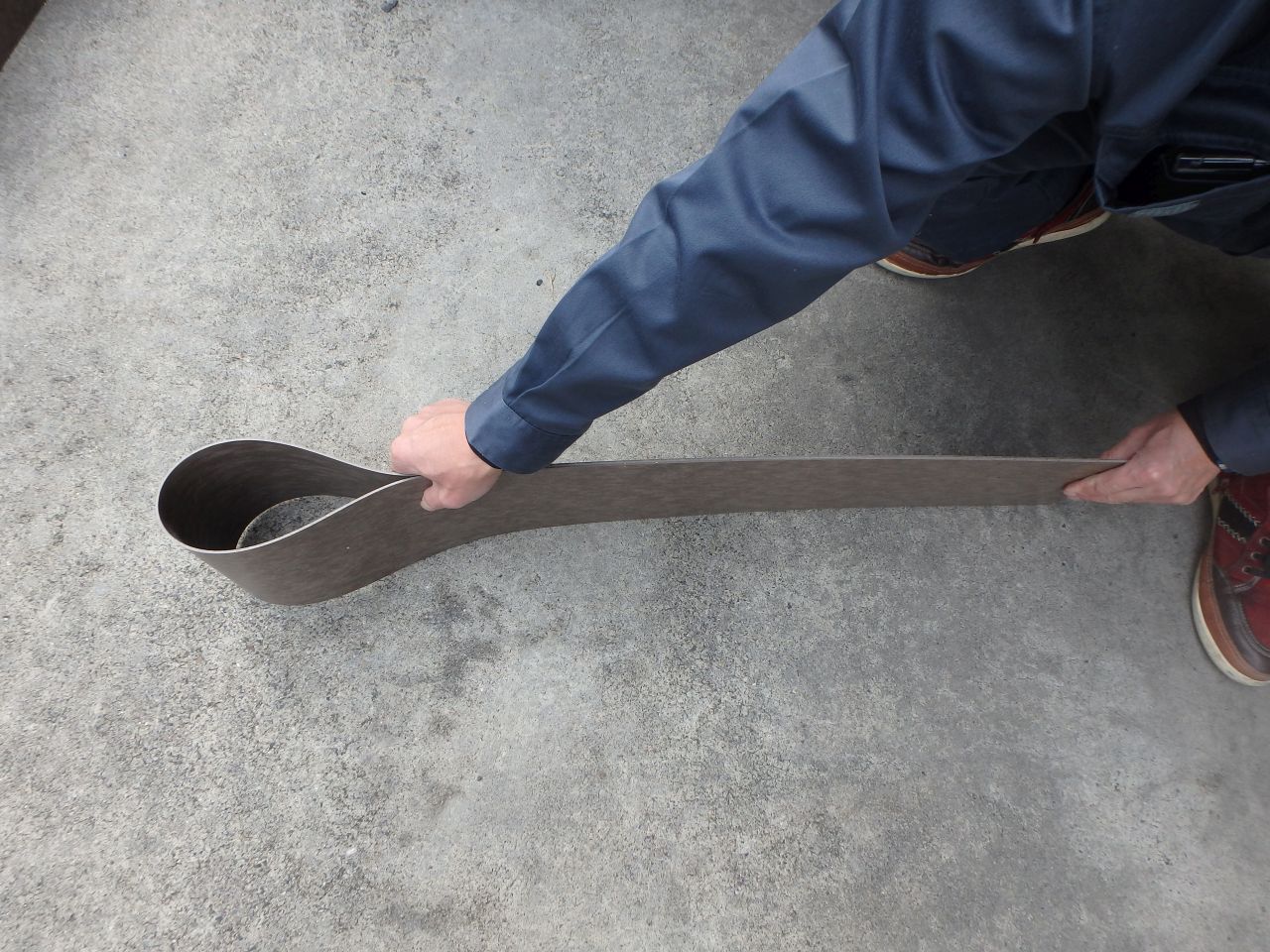

2mmt 15x180cm
曲げ状態 R50mm

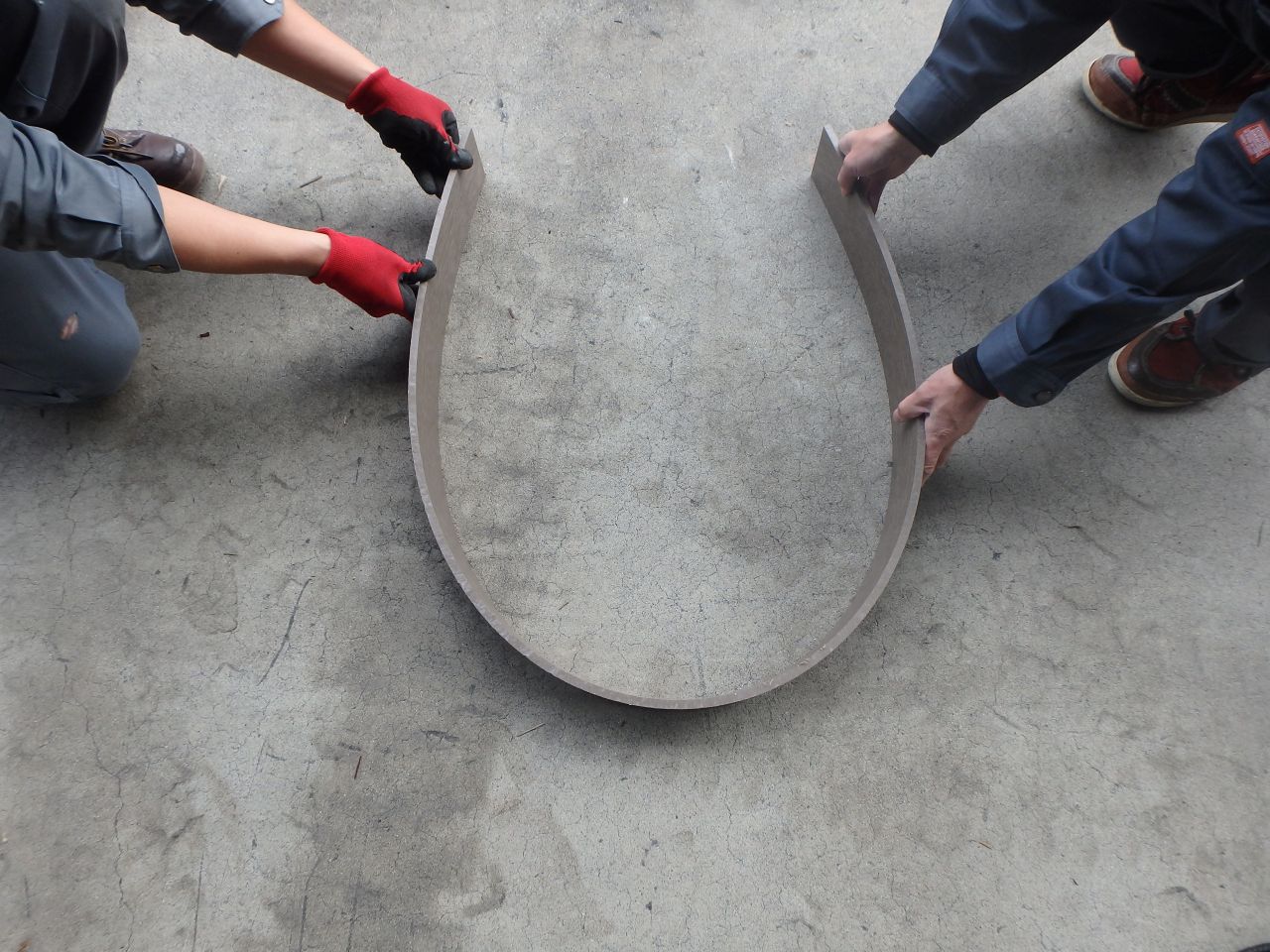

4mmt 15x180cm
曲げ状態 R約175mm

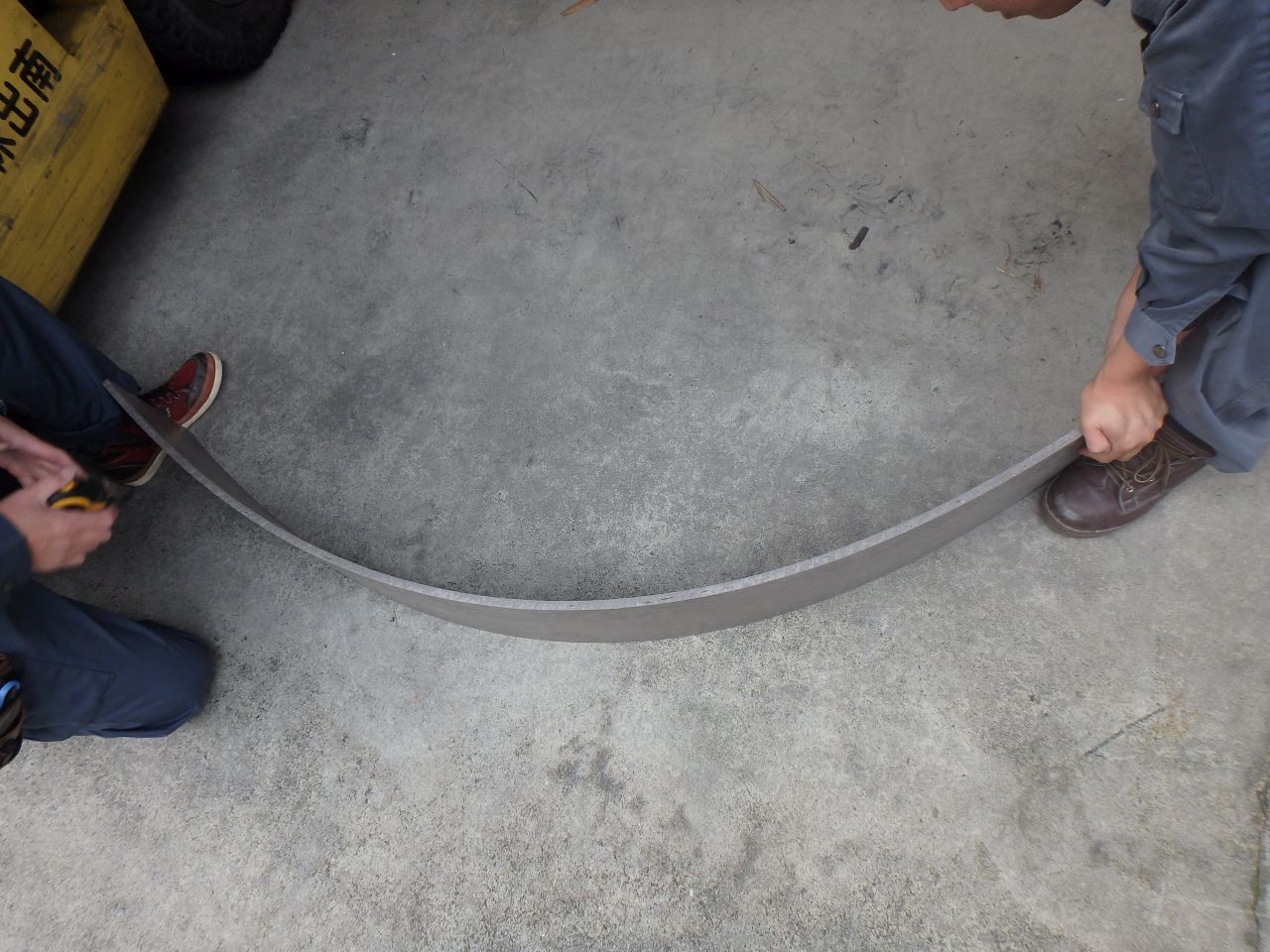

6mmt 10x180cm
曲げ状態
9mmt 10x180cm
曲げ状態
12mmt 20x180cm
曲げ状態 R約1,256mm
■規格

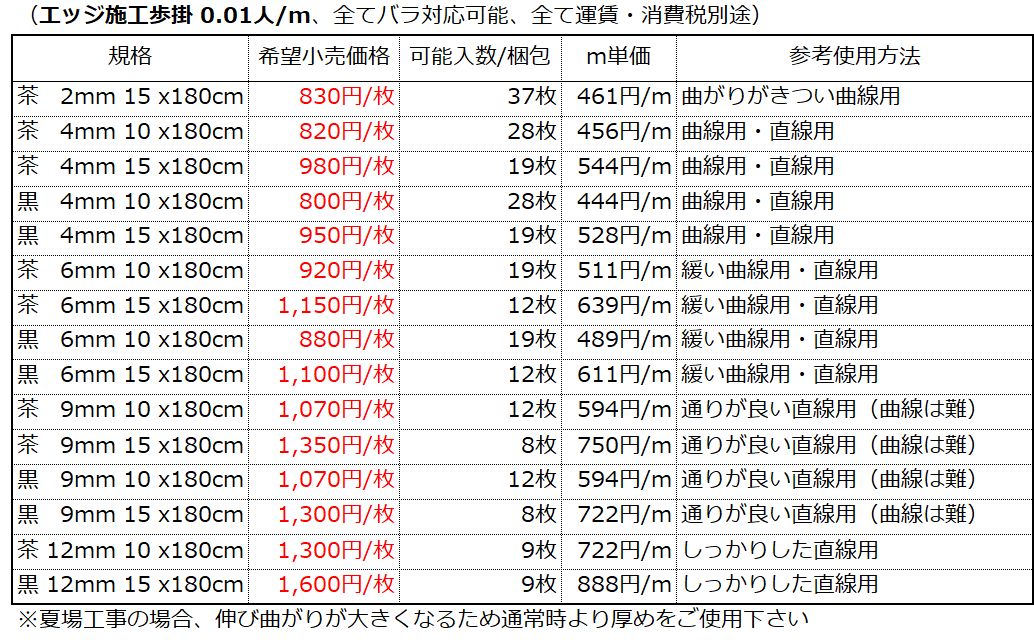

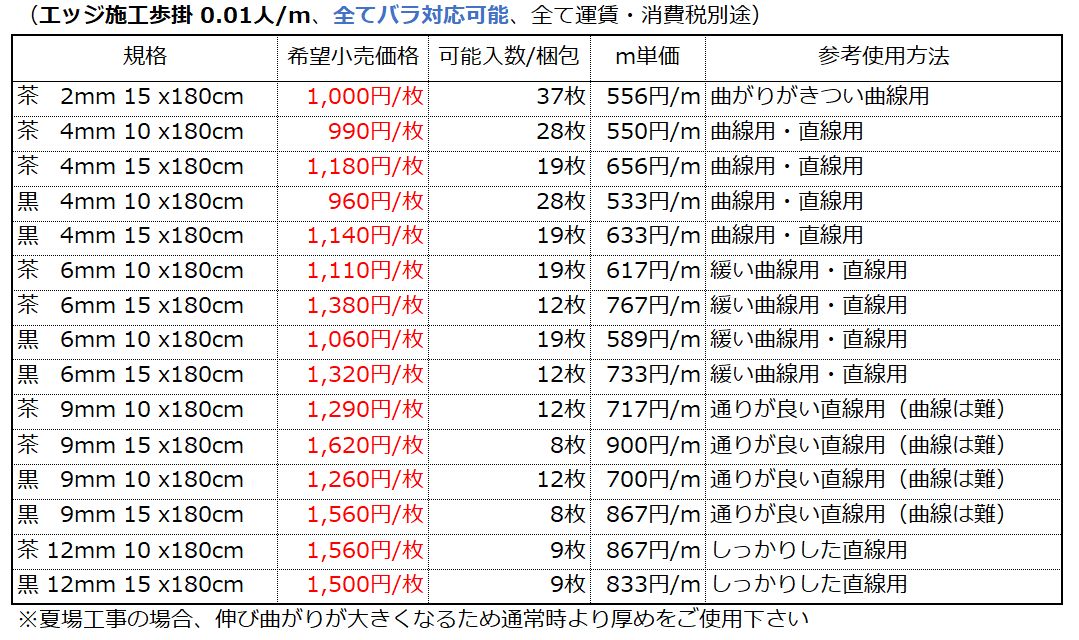

◆リプラfエッジ

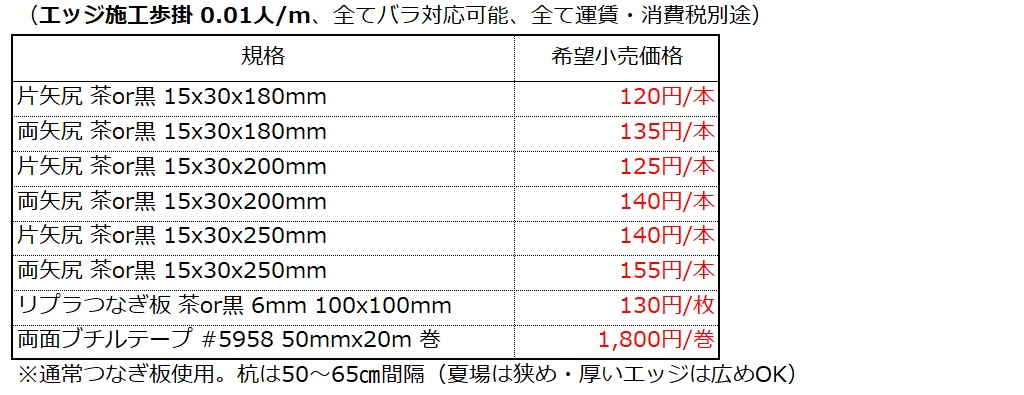

◆リプラ杭
■施工方法
◆利用する製品

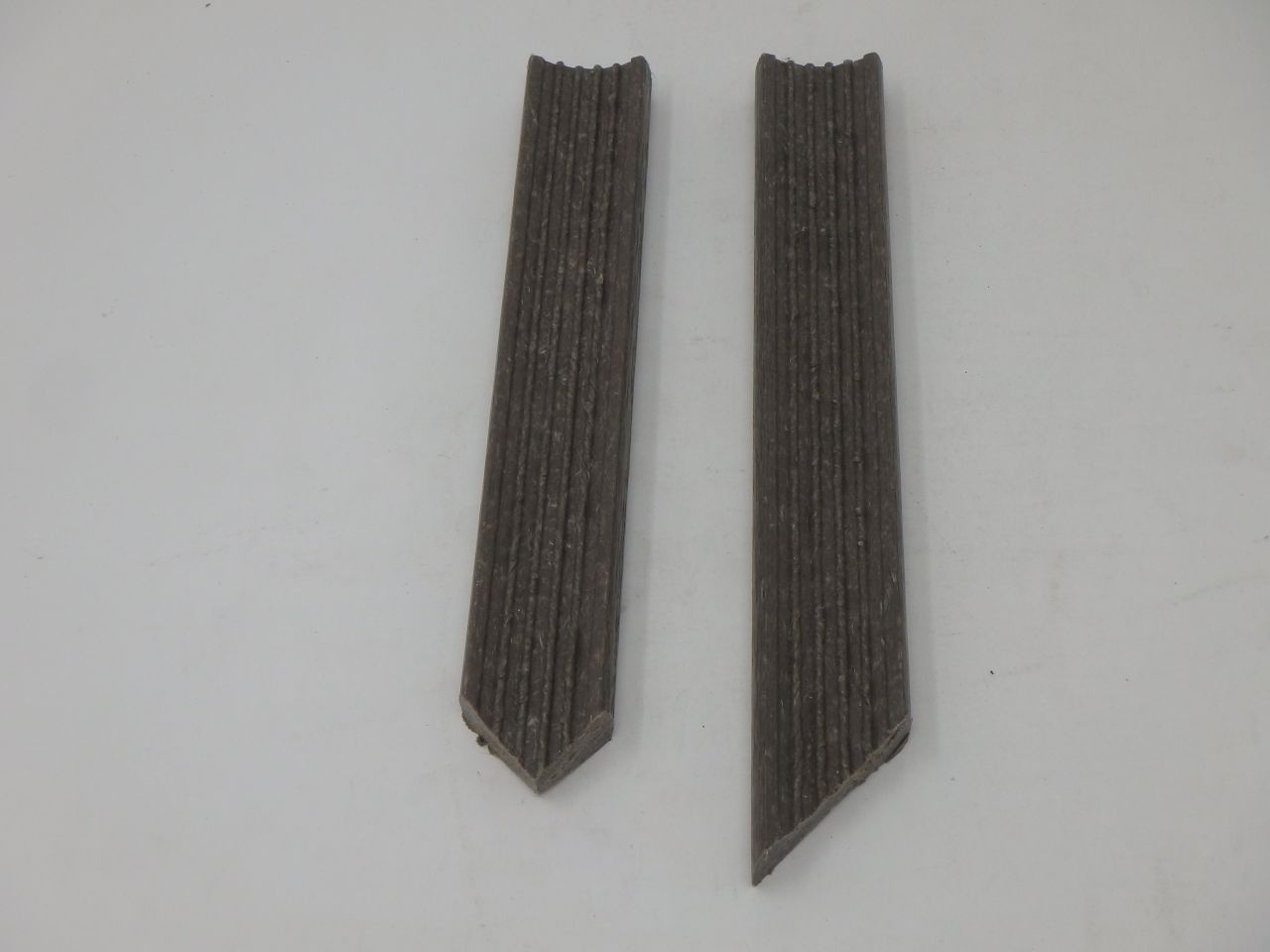

リプラ杭 茶
左:両矢尻/ 右:片矢尻

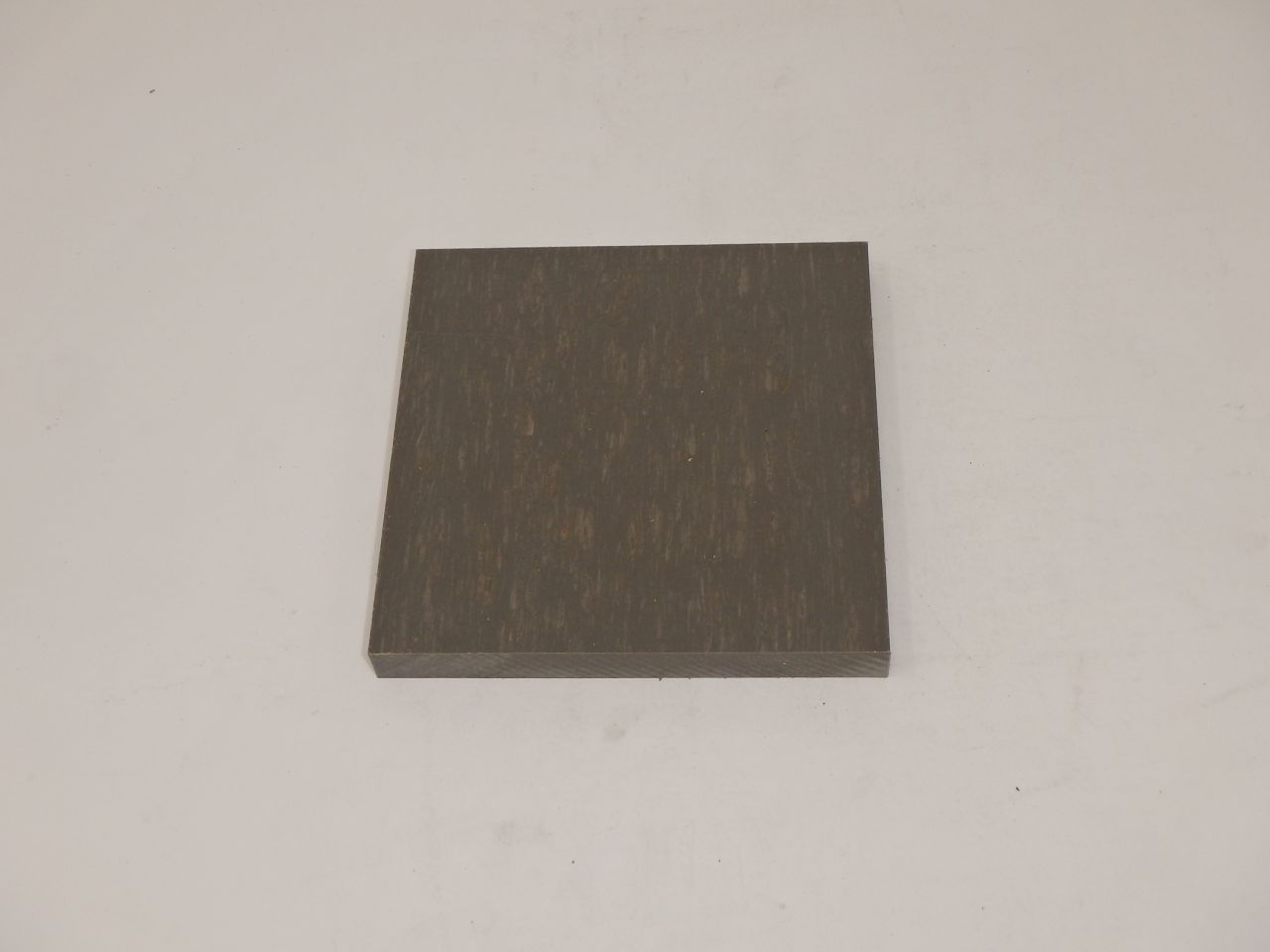

リプラつなぎ板 茶
6mmt 100x100mm

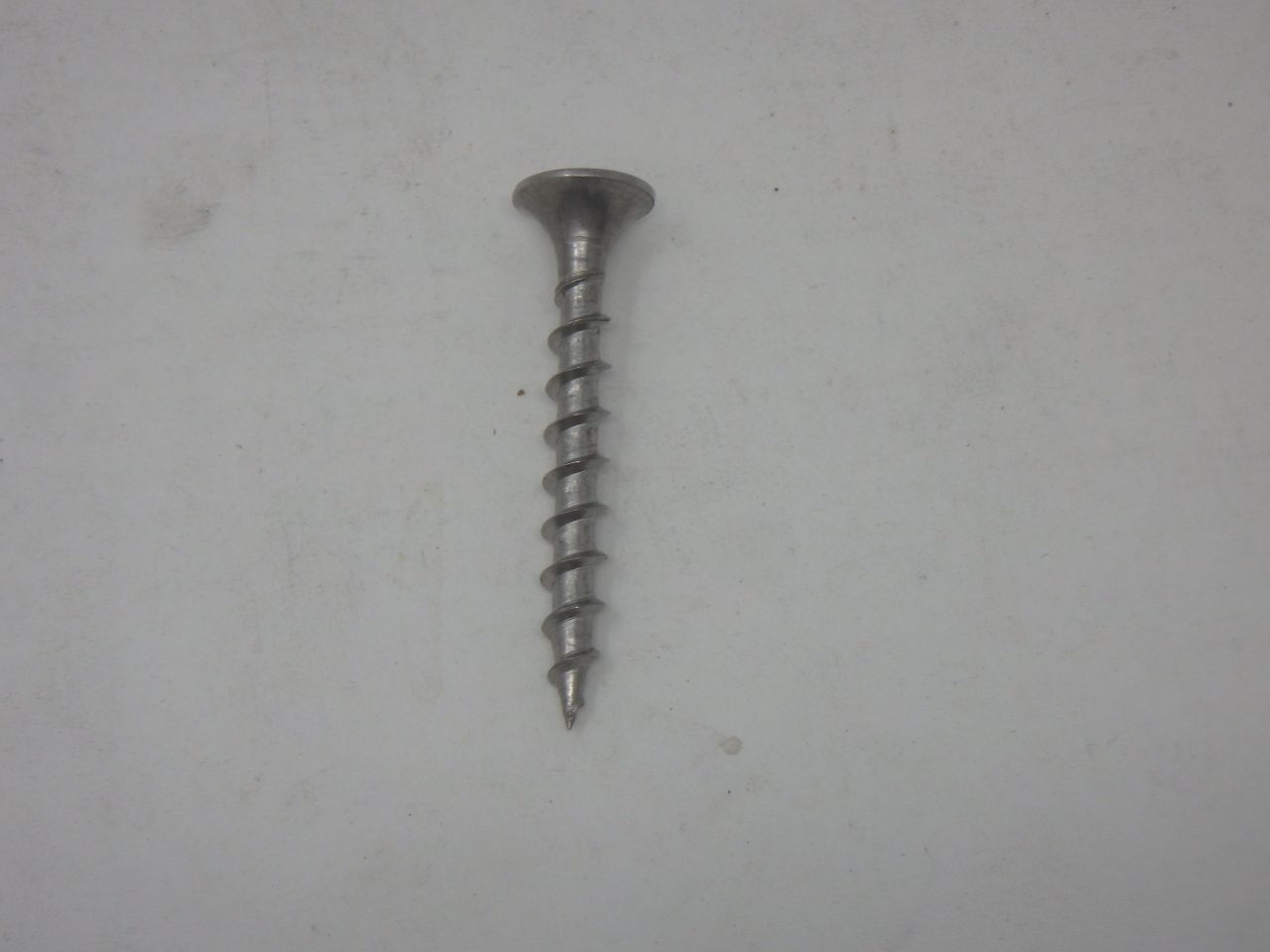

ステンビス
3.8Φ L25mm
◆標準的な施工方法

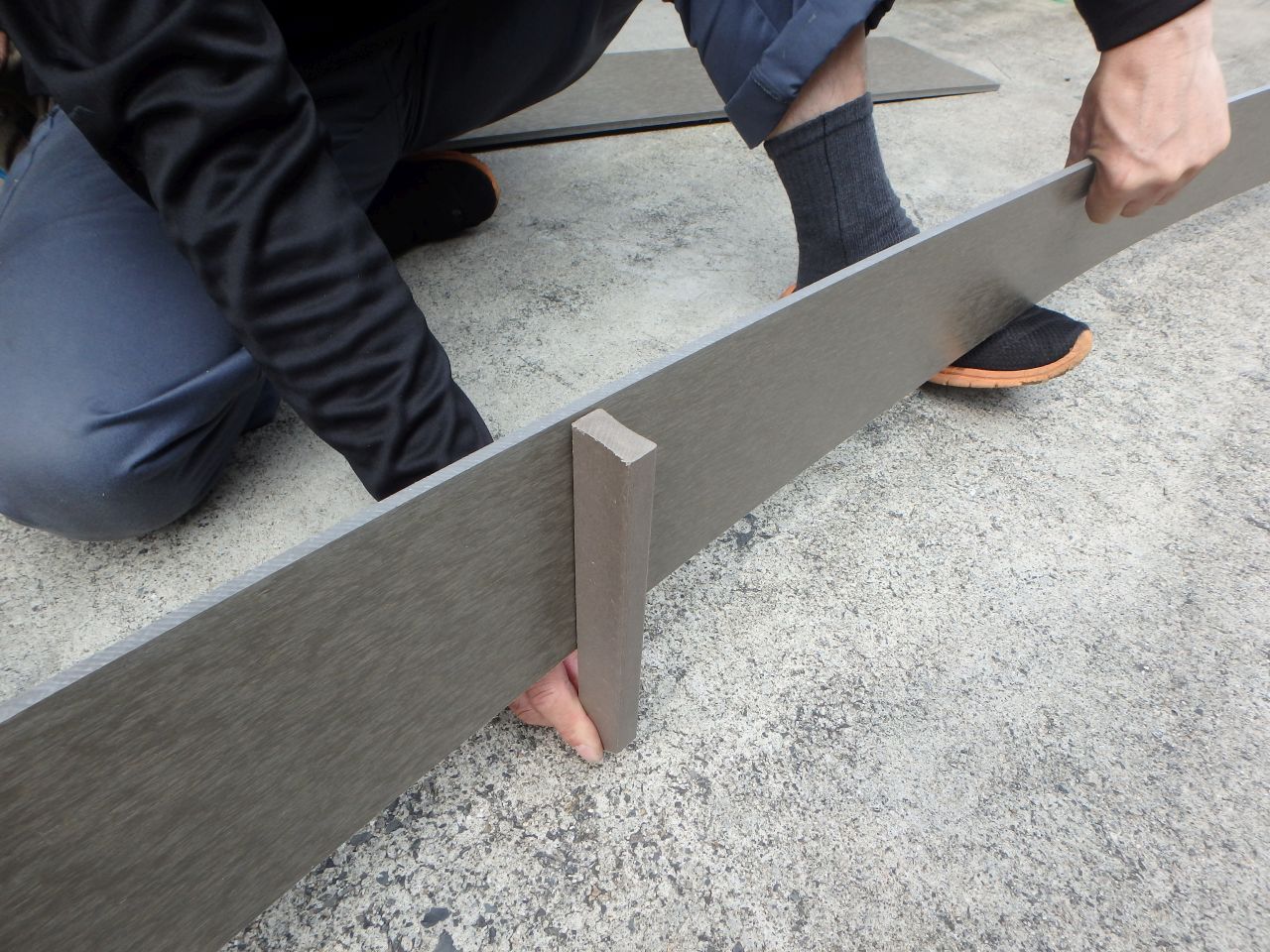

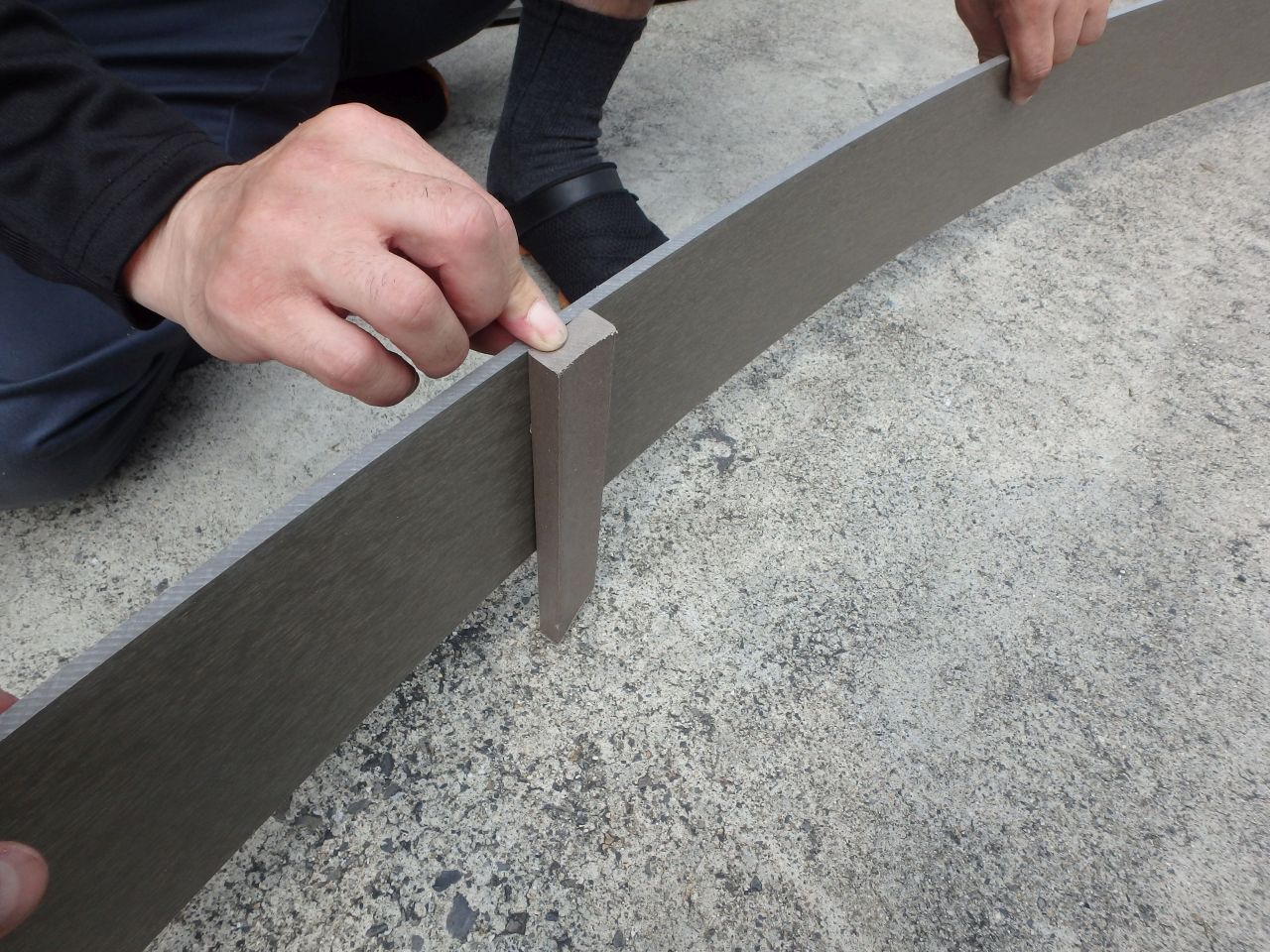

- 杭はエッジと垂直ないし水平にして打つ

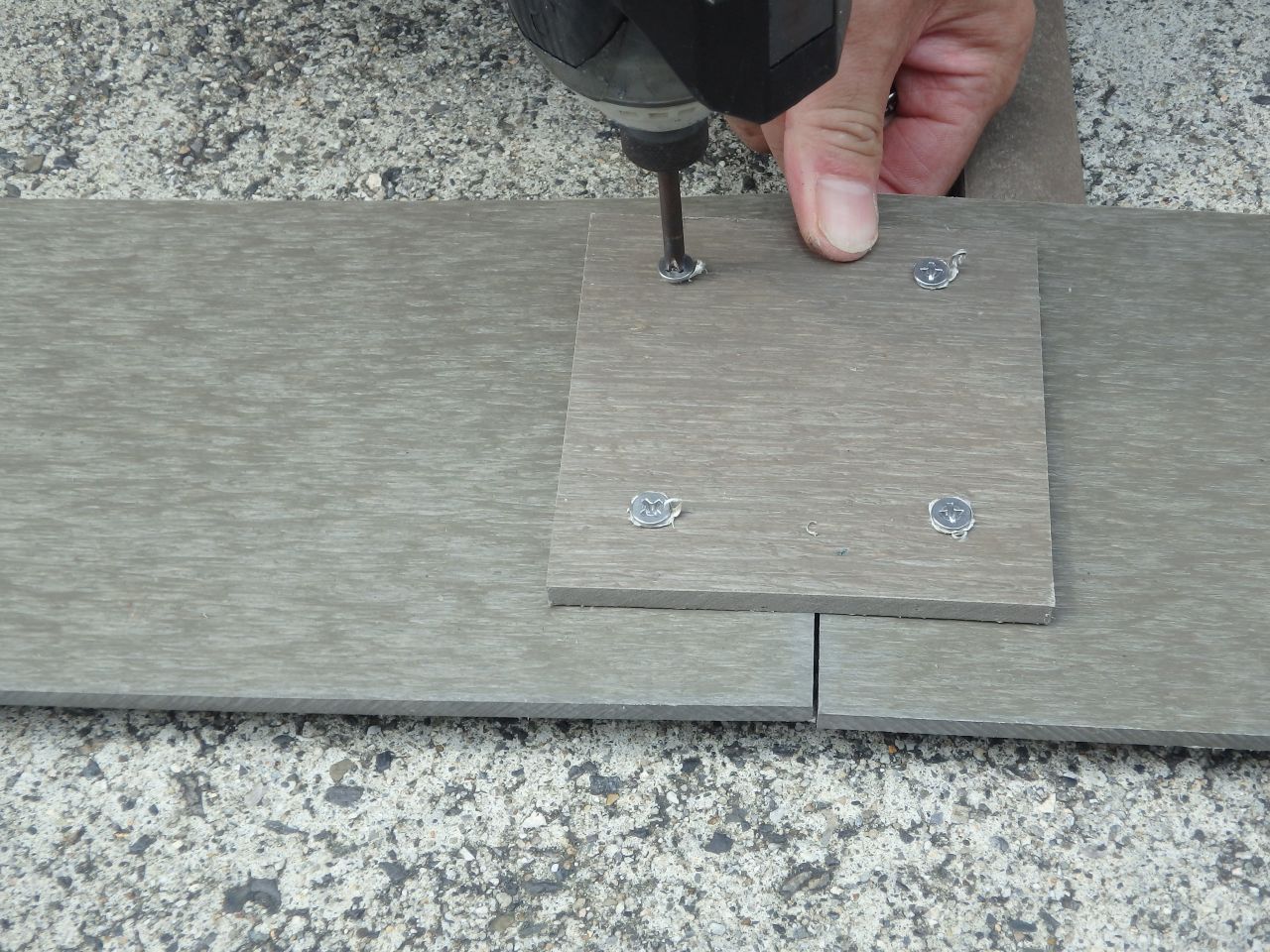

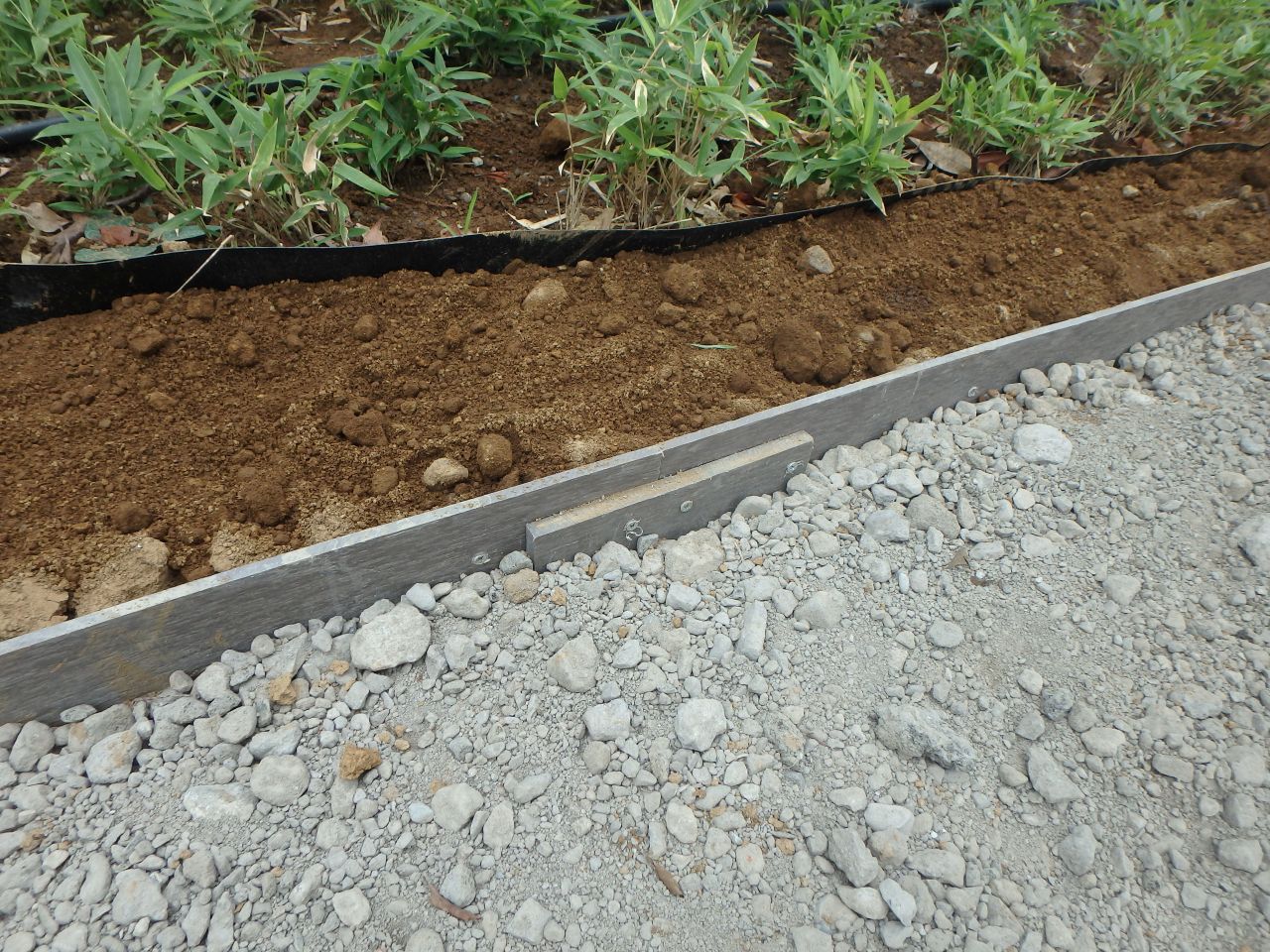

- エッジを板で接続する
つなぎ板にステンビスを4本打込み
現場は長めのつなぎ板を使用

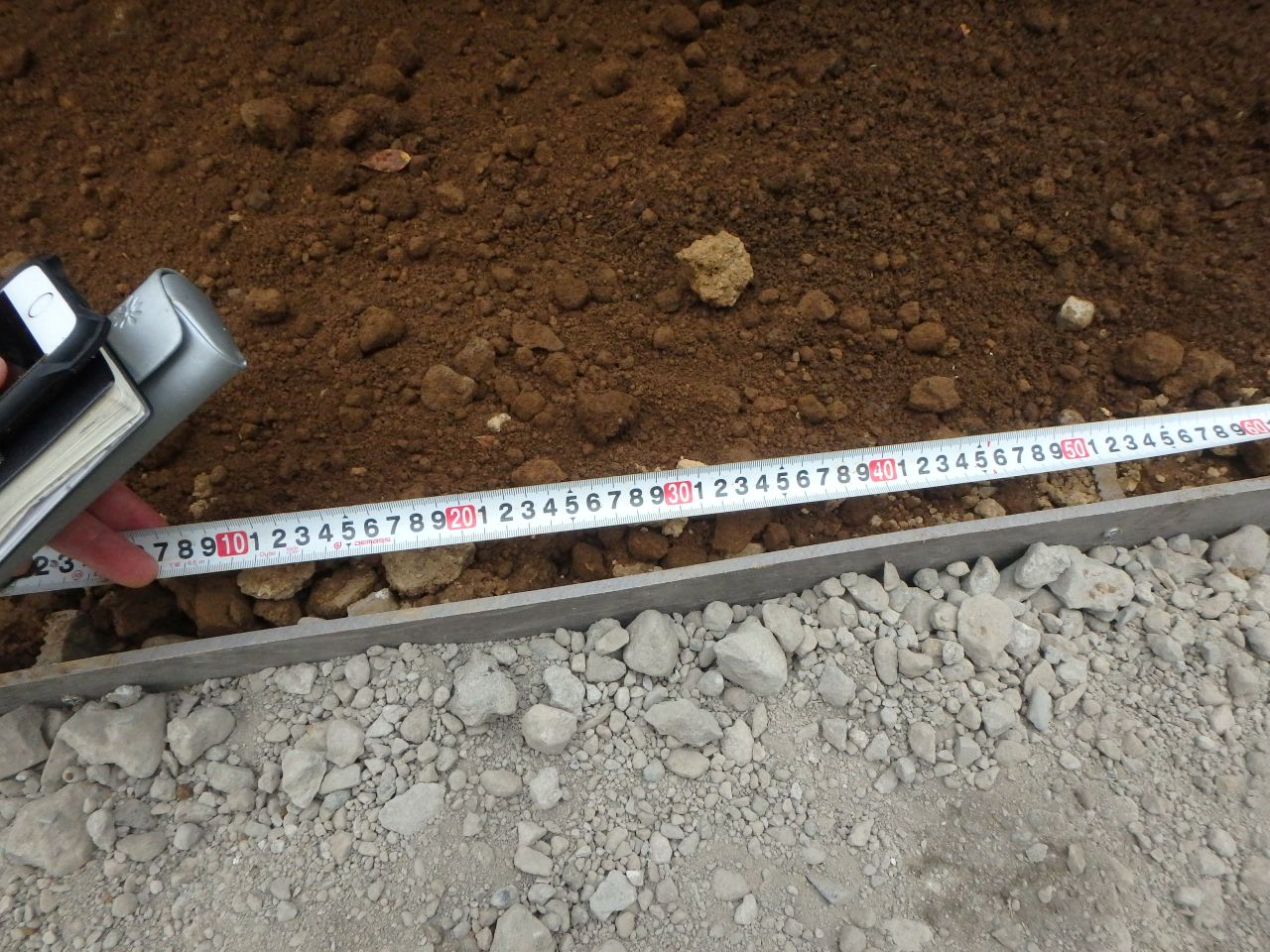

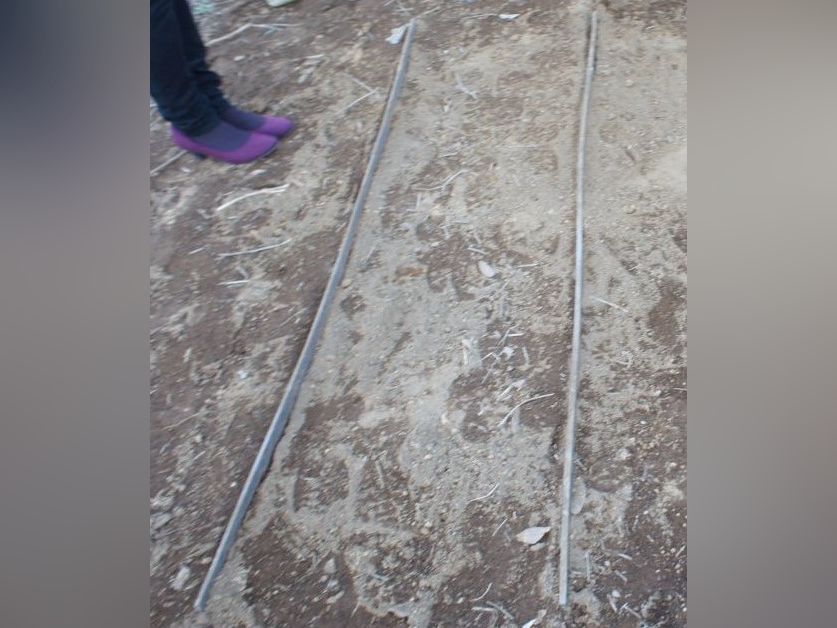

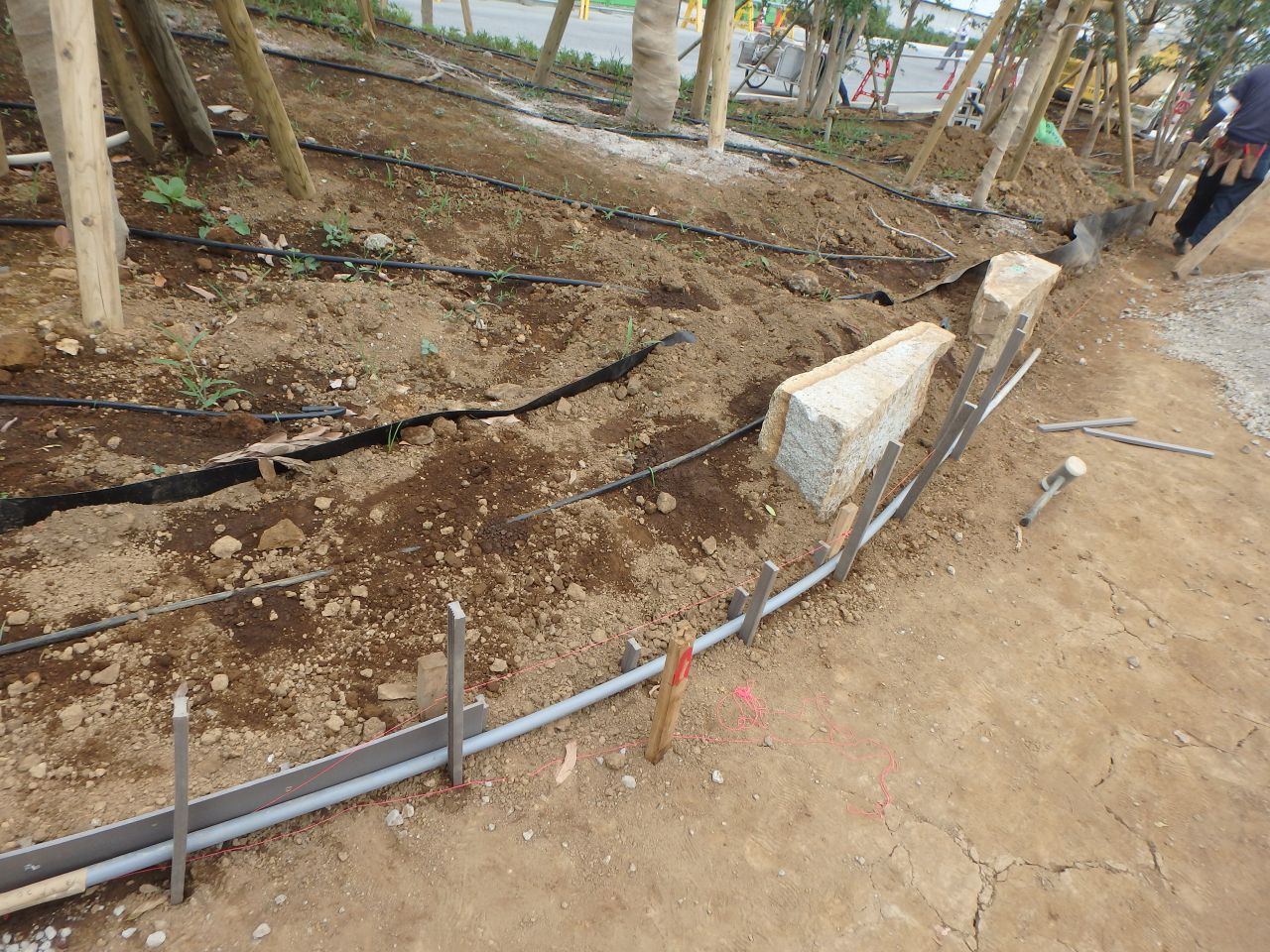

- 曲面エッジの墨出しをする
塩ビ管で墨出しし、杭で仮止め
