浅くて軽い土壌向けの超安価な廃プラエッジ資材

屋上緑化向け リプラ f 曲面エッジ

~杭が効かない屋上に簡易にエッジを施工できます~

◆縦に杭が打てない屋上や、打てても杭が効かない人工地盤軽量土壌に最適な安価なエッジ。

◆基本、現場施工ですが仕上がり品もご用意できます。
(底板12mtにL材50x40mmをビス止めし、直・曲線ラインを作る→エッジを差し込み、横からビス止めすることで固定)

■特徴

  1. 発砲再生プラシートなので軽くて腐らない しかも安い
  2. 杭の替わりに角材で水平に止めるだけで固定できる 簡単設置
  3. 直線・曲線のどちらにもリプラエッジを設置できる 4,6,9,12mmt から選択
  4. 特注の高さでも受注生産可能 (原寸 900mm 巾から自在な巾で裁断)
  5. L 材 50x40mm とリプラエッジ板をビス止めすることで抜けを防止できる

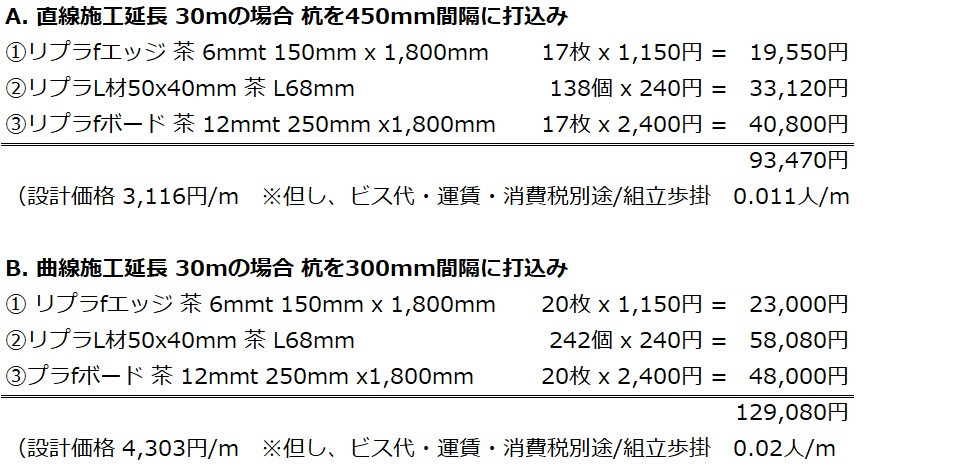

■計算方法 (屋上用エッジ資材のみ)

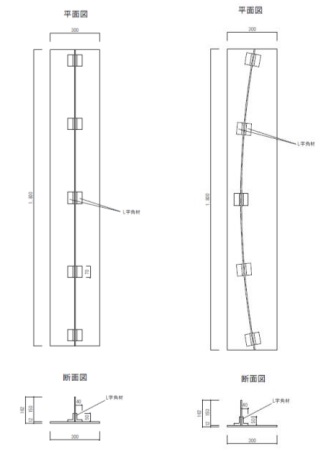

■CAD図

■規格

こちらからご確認ください。

リプラfエッジ板

リプラ角材 (L100mm)

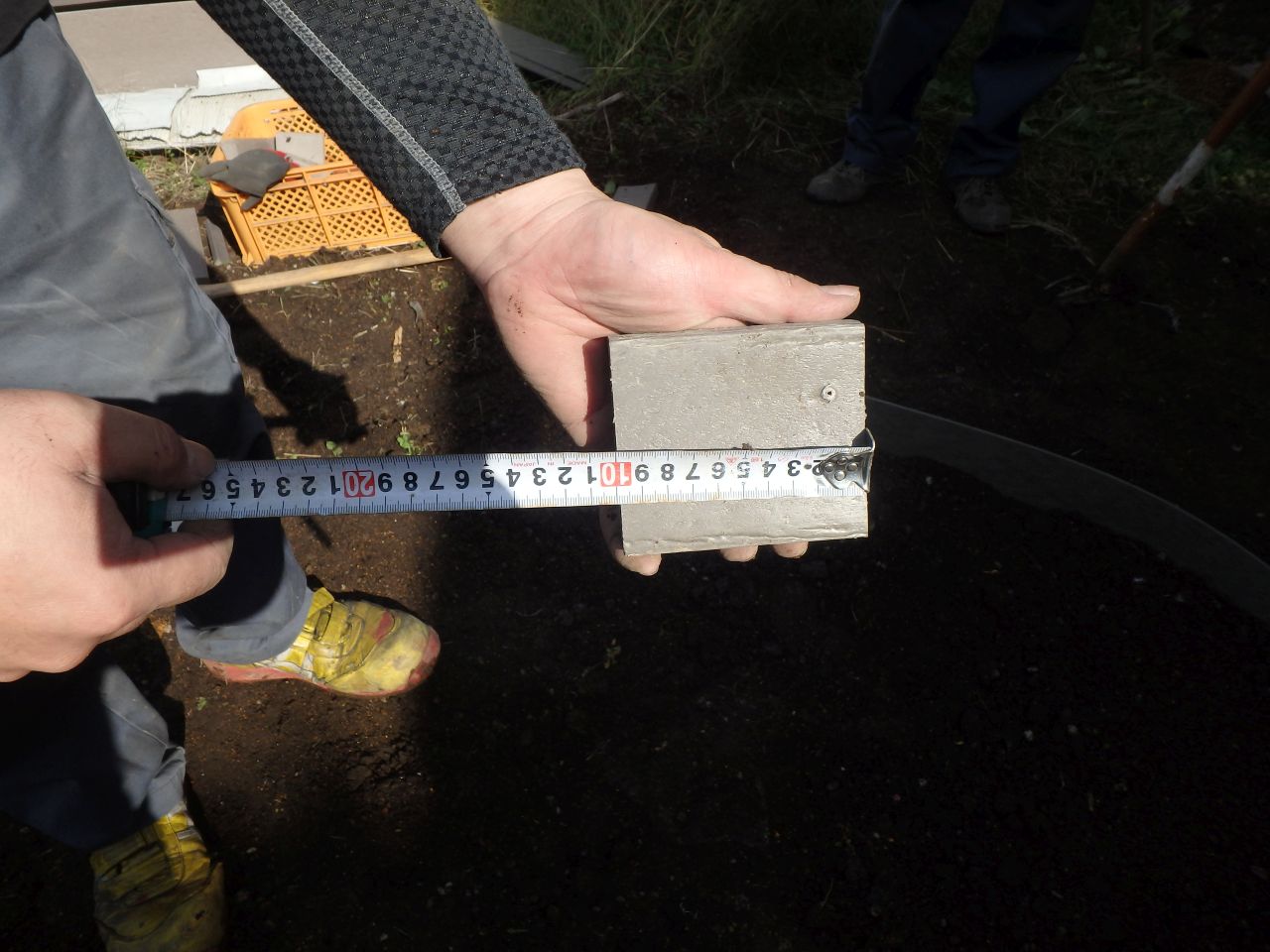

リプラL材 (50x40mmL 68mm)

曲げ状態

  • 曲げすぎると反発力が生じる

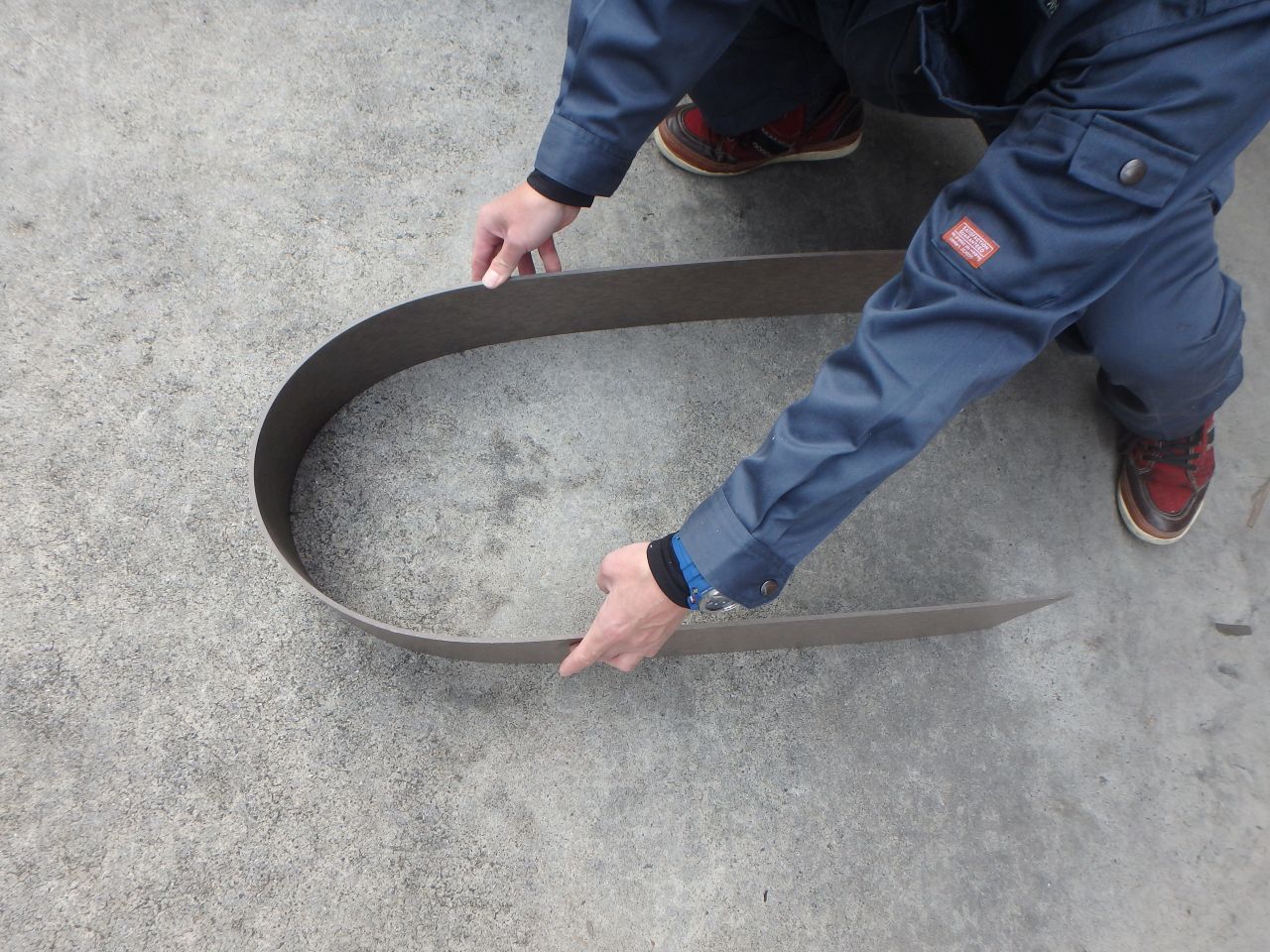

4mmt 15x180cm
曲げ状態 R約175mm

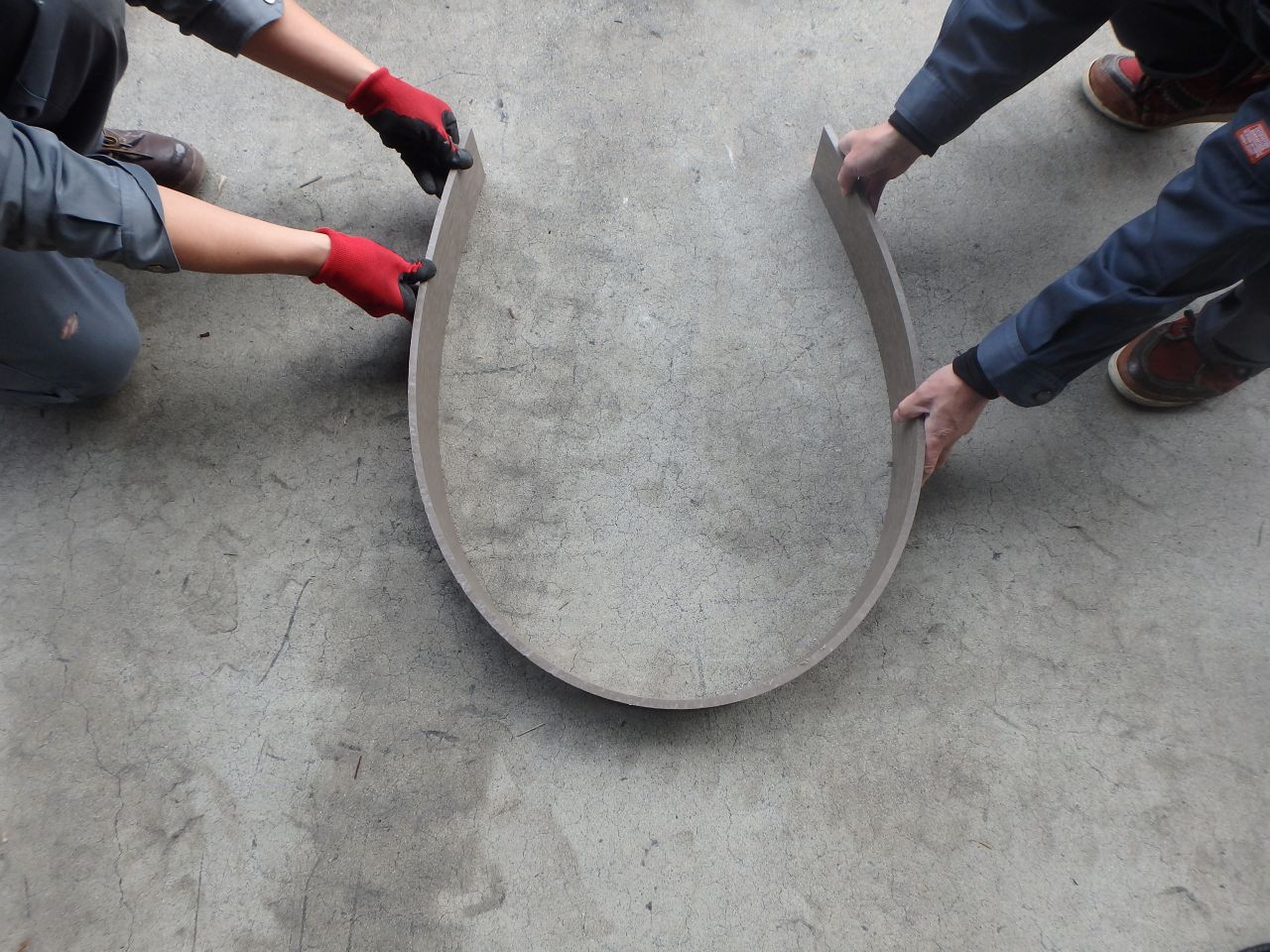

6mmt 10x180cm
曲げ状態

9mmt 10x180cm
曲げ状態

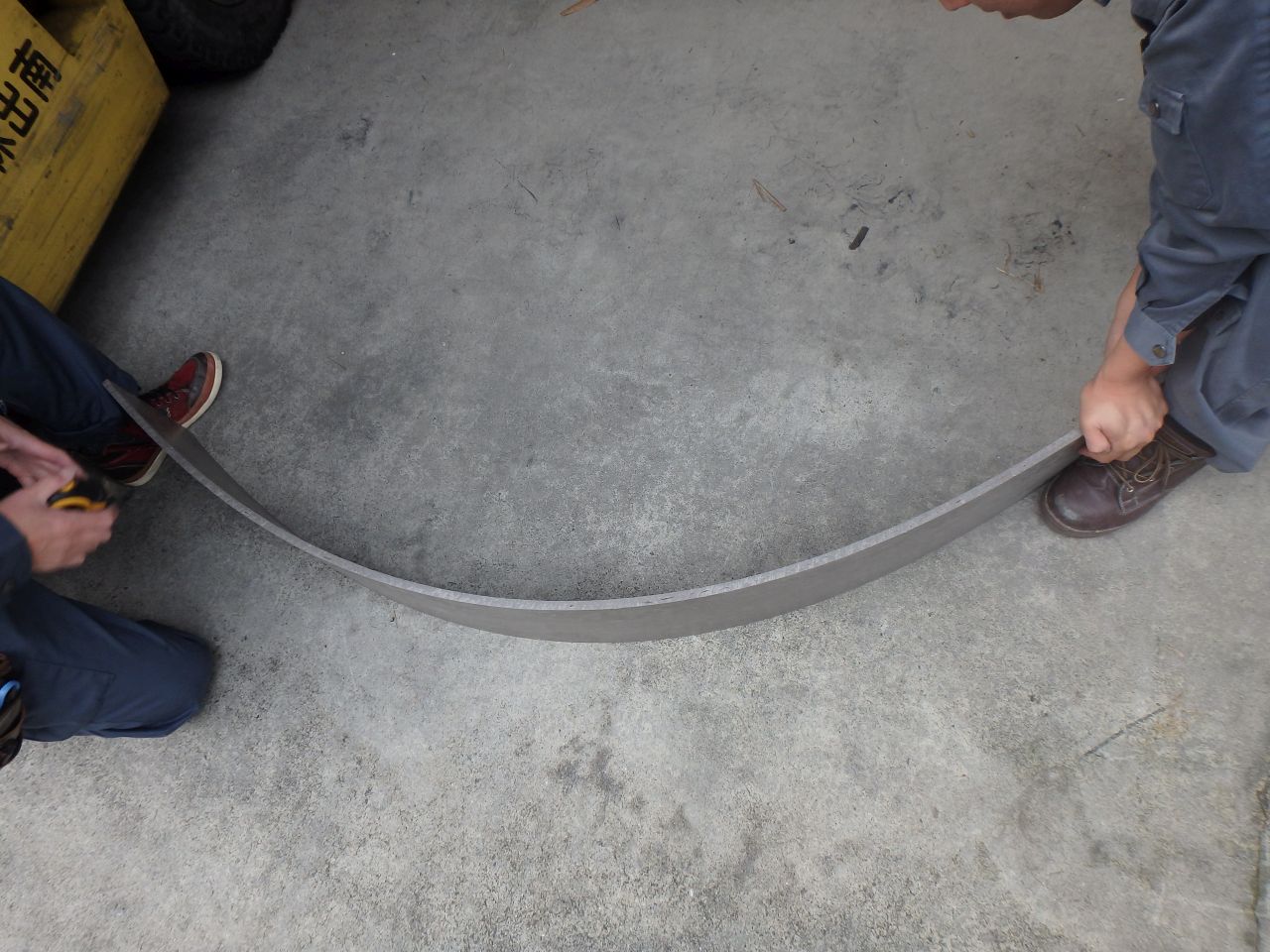

12mmt 20x180cm
曲げ状態 R約1,256mm
